仓泵输灰系统技术方案说明书

1．1仓泵输灰系统

1.1.1  系统利用CX型流态化小仓泵作为发送设备，采用正压浓相栓塞输送将除尘器的飞灰经输灰管输送到灰仓。仓泵采用上引式出料。

1.1.2  本系统为仓泵二十四台，设计为一个输送单元。

1.1.3  仓泵的进料阀采用双闸板进料阀，见外形图（双闸板进料阀采用我公司开发的对夹式超薄型双闸板），双闸板出料阀.

1.1.4  正压浓相栓塞输送系统的输送能力按造气炉MCR工况下二倍灰量的工况进行设计。飞灰输送系统和设备的出力满足造气炉MCR时最大排灰量且留有足够的裕量。当设备维修后，短时间内能迅速排完积灰，以便系统满足间断运行的要求，留有检修设备的时间。

1.2  控制系统

1.2.1  飞灰输送系统采用以微机处理器为基础的可编程序控制器（PLC+上位机）进行程序控制。整个系统是一套机电一体化产品，主要有二大部分组成:

(Ⅰ)　机械执行部分：由各输送系统的浓相气力输送泵和执行机构及个系统设备等组成。

(Ⅱ)　自动控制系统：由各种传感器(压力变送器和料位检测装置)、PLC可编程控制器和就地控制柜等部件组成。

1.2.2  仪表控制及阀门操作的工作气源工作压力为0.4～0.6MPa.

3. 主要部件材料说明

4. 质量保证体系、检测手段

4.1质量保证体系

     我单位严格按照ISO9001质量保证体系设计、制造、检验产品。

5.1.1严格按照合同要求，提供符合设计标准、质量合格的产品。

5.1.2严格检查和控制原材料、原器件、配套件的进厂质量。

5.1.3保证所供设备加工工艺完善、检测手段完备。产品决不带缺陷出厂。

5.1.4对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题负全部责任。按合同规定的关键部件分包商必须符合有关资质的要求，并经需方认可。

5.1.5按合同规定向需方或监造单位提供有关部门标准和图纸，并为需方及监造提供方便,对设备的质量，工期进行全过程跟踪。

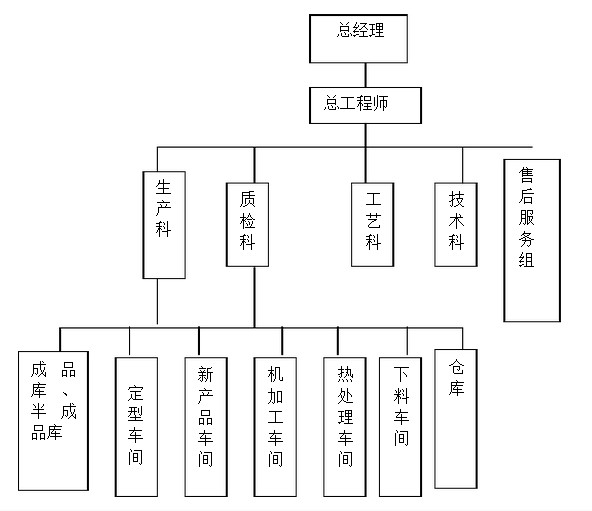

5. 生产组织机构情况
